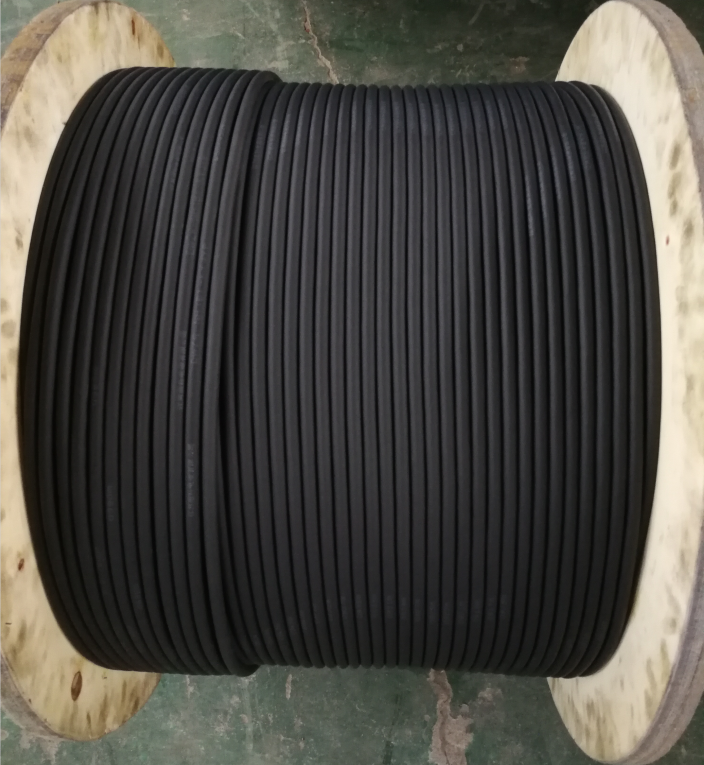

控制電纜WDZA-KYJY-3*1.0
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
一、產品特點及用途
控制電纜WDZA-KYJY-3*1.0適用于交流額定電壓450/750V及以下控制、監控回路及保護線路等場合，特別適用于核電站、地鐵、劇院等可靠系數要求較高的場所。該產品克服了傳統阻燃控纜的缺點，極大的便利了救火和人員疏散工作，避免了鹵酸氣體對儀器和設備的腐蝕，成為傳統阻燃控制電纜的換代型產品，它主要要以下五個特點：
1、電纜燃燒時鹵化氫氣體釋放量低；
2、電纜燃燒時發煙量少，透光率高；
3、電纜線芯長期工作溫度可達90℃，延長了電纜使用壽命；
4、絕緣線芯采用數字編碼，便于安裝、調試、維修；
5、采用筒式放線，可生產長達3KM以上的整根電纜。
二、產品執行標準：GB9330-88
三、使用特性
1、額定電壓U0/U為450/750V；
2、電纜導體的長期允許工作溫度為90℃；
3、電纜的敷設溫度應不低于0℃，推薦允許彎曲半徑：無鎧裝層電纜應不小于電纜外徑的6倍；有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；有屏蔽結構的軟電纜應不小于電纜外徑的6倍。
四、基本型號及名稱
型 號 | 名 稱 |
WDZA-KYJY | 銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜 |
WDZB-KYJY | |
WDZC-KYJY | |
WDZA-KYJYP | 銅芯交聯聚乙烯絕緣銅絲屏蔽聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜 |
WDZB-KYJYP | |
WDZC-KYJYP | |
WDZA-KYJYP2 | 銅芯交聯聚乙烯絕緣銅帶屏蔽聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜 |
WDZB-KYJYP2 | |
WDZC-KYJYP2 | |
WDZA-KYJYP3 | 銅芯交聯聚乙烯絕緣鋁塑復合帶屏蔽聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜 |
WDZB-KYJYP3 | |
WDZC-KYJYP3 | |
WDZA-KYJYP2-23 | 銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜 |
WDZB-KYJYP2-23 | |
WDZC-KYJYP2-23 |
五、主要技術指標
導體直流電阻
標稱截面mm2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 |
20℃時導體直流電阻≤Ω/KM | 24.5 | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 |
1、 絕緣電阻：90℃時絕緣體積電阻率≥1012Ω·CM；90℃時絕緣電阻常數ki≥3.67MΩ·KM；
2、 電纜經受3.5KV交流電壓試驗，5min不發生擊穿；
3、 按IEC754標準試驗，PH值≥4.3；
4、 按IEC1034標準試驗，透光率≥60%；
5、 電纜通過GB/T18380-2001規定的阻燃試驗。
六、產品規格
型號 | 額定電壓kv | 標稱截面mm2 | |||||||
0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | |||
芯數 | |||||||||
WDZA-KYJY | 0.6/1 | 2--61 | 2--14 | 2--10 | |||||
WDZB-KYJY | |||||||||
WDZC-KYJY | |||||||||
WDZA-KYJYP2 | 4--14 | 4--10 | |||||||
WDZB-KYJYP2 | |||||||||
WDZC-KYJYP2 | |||||||||
WDZA-KYJYP23 | 6--61 | 4--14 | 4--10 | ||||||
WDZB-KYJYP23 | |||||||||
WDZC-KYJYP23 | |||||||||
WDZA-KYJYP2-23 | |||||||||
WDZB-KYJYP2-23 | |||||||||
WDZC-KYJYP2-23 | |||||||||
WDZA-KYJYP3-23 | |||||||||
WDZB-KYJYP3-23 | |||||||||
WDZC-KYJYP3-23 | |||||||||
本公司可以根據客戶需要設計和制造各種規格和型號的電線電纜，特此說明！
