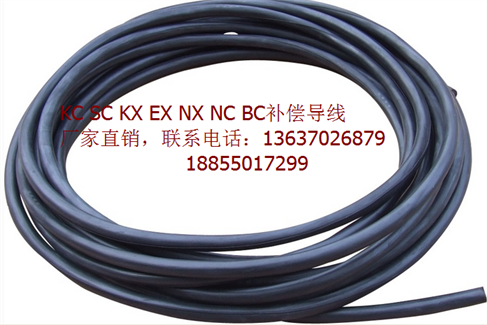

補償導線EX-GA-YJVRP-2*1.0
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
一、概述
補償導線EX-GA-YJVRP-2*1.0的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》國家標準（等效采用IEC584-3《熱電偶第三部分—補償導線》國際標準），絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代國際xj****水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。
二、補償導線EX-GA-YJVRP-2*1.0產品標準: GB/T4989-94
導體材質：鎳鉻10+銅鎳45
絕緣顏色：紅 +棕色
熱電偶分度：E型
絕緣材料：聚氯乙烯(PVC)、聚乙烯(XLPE)、氟塑料絕緣、硅橡膠絕緣
屏蔽材料：銅絲屏蔽、銅包鋁屏蔽
護套材料：氟塑料護套、和聚氯乙烯、硅橡膠護套、聚乙烯護套
絕緣電阻: 100MΩ.km
電壓試驗：1000 V/1min
阻燃性能：符合GB/T18380-2001阻燃標準中A、 B、 C類規定
熱電動勢及允差：
導線溫度：0~100℃
熱電偶測量端溫度：1000 ℃
可溶性聚四氟乙烯260℃、硅橡膠180℃
低環境溫度：氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃
電纜允許彎曲半徑： 非鎧裝電纜***小為外徑的6倍銅帶屏蔽；鋼帶鎧裝點纜***小為電纜外徑的12倍；氟塑料絕緣和護套***小為電纜外徑的10倍。
三、精密級E分度補償電纜型號全稱
EX-HA-FFP | 氟塑料烯絕緣和護套銅絲編織總屏蔽精密級E分度號熱電偶用補償電纜 |
EX-HA-FFRP | 氟塑料烯絕緣和護套銅絲編織總屏蔽精密級E分度號熱電偶用補償軟電纜 |
EX-HA-FPFP | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償電纜 |
EX-HA-FPFRP | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償軟電纜 |
EX-HA-FVP | 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級E分度號熱電偶用補償電纜 |
EX-HA-FVRP | 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級E分度號熱電偶用補償軟電纜 |
EX-HA-FPVP | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償電纜 |
EX-HA-FPVRP | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償軟電纜 |
EX-HA-FGP | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級E分度號熱電偶用補償電纜 |
EX-HA-FGRP | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級E分度號熱電偶用補償軟電纜 |
EX-HA-FPGP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償電纜 |
EX-HA-FPGRP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償軟電纜 |
EX-GA-YJVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級E分度號熱電偶用補償電纜 |
EX-GA-YJVRP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級E分度號熱電偶用補償軟電纜 |
EX-GA-YJPVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償電纜 |
EX-GA-YJPVRP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償軟電纜 |
EX-GA-VV | 聚氯乙烯絕緣，護套。精密級E分度號熱電偶用補償電纜 |
