產品描述

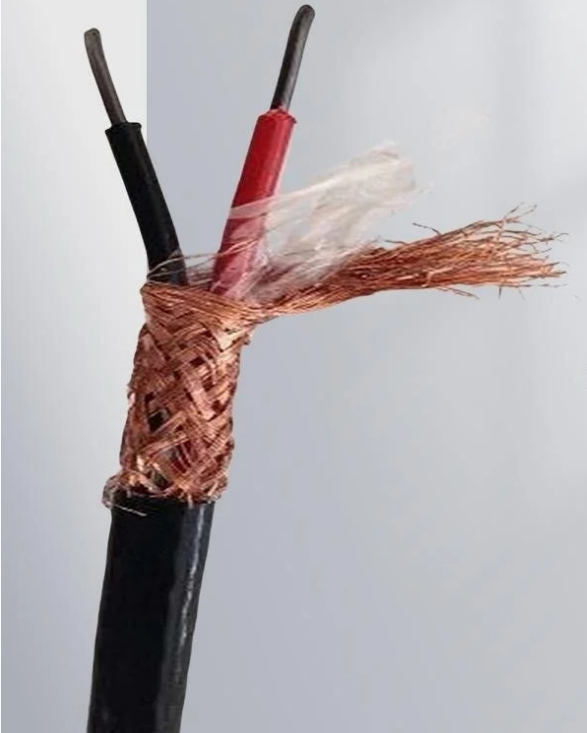

屏蔽補償導線KX-VPV-1 KX-VPV-2 KX-VPV-3
用 途
屏蔽補償導線按企業標準要求制造供貨。適用于分度為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度。
屏蔽補償導線執行標準
屏蔽補償導線執行GB/T4989-94標準（等效采用IEC584-3.1989標準）。
屏蔽補償導線使用條件
1、 工作溫度：耐熱級分***高200℃和260℃兩種。普通級分70℃和105℃兩種。
2、 環境溫度：氟塑料絕緣和護套線纜固定敷設為-60℃，非固定敷設為-20℃。聚氯乙烯絕緣和護套線纜固定敷設為-40℃，非固定敷設為-15℃。
3、 ***小彎曲半徑：聚氯乙烯絕緣和護套非鎧裝線纜不小于電纜外徑的6倍；氟塑料絕緣和護套非鎧裝線纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。
型號、名稱
補償導線
型 號 | 名 稱 |
KX-VV | 聚氯乙烯絕緣和護套普通級K分度熱電偶補償導線 |
KX-VPV | 聚氯乙烯絕緣和護套銅絲編織屏蔽普通級K分度熱電偶有屏蔽補償導線 |
KX-FF | 氟塑料絕緣和護套普通級K分度熱電偶有補償導線 |
KX-FP1F | 氟塑料絕緣和護套鍍錫銅絲屏蔽普通級K分度熱電偶用屏蔽補償導線 |
KXS-VV | 聚氯乙烯絕緣和護套精密級K分度熱電偶用補償導線 |
KXS-VPV | 聚氯乙烯絕緣和護套銅絲編織屏蔽精密級K分度熱電偶用屏蔽補償導線 |
KXS-FF | 氟塑料絕緣和護套精密級K分度熱電偶用補償導線 |
KXS-FP1F | 氟塑料絕緣和護套鍍錫銅絲屏蔽精密級K分度熱電偶用屏蔽補償導線 |
注:1其他型號補償導線EX、、JX、SC、KC、NC、TX，只需改寫型號****項，如EX-VV、EX-VPV等。
2氟塑料絕緣和護套高溫補償導線系用氟塑料整體連續擠出工藝，具有很好的電性能和耐酸堿、油水性能。
補償導線
型 號 | 名 稱 |
KX-VV | 聚氯乙烯絕緣對絞聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
KX-VPV-1 | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
KX-VPV-2 | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
KX-VPV-3 | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
KXS-VV | 聚氯乙烯絕緣對絞聚氯乙烯護磁精密級K分度熱電偶用補償電纜 |
KXS-VPV-1 | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套精密級K分度熱電偶用補償電纜 |
KXS-VPV-2 | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套精密級K分度熱電偶用補償電纜 |
KXS-VPV-3 | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套精密級K分度熱電偶用補償電纜 |
續上表：
型 號 | 名 稱 |
KX-VP3V-1 | 聚氯乙烯絕緣對絞鋁/塑復合膜分屏蔽聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
KX-VP3V-2 | 聚氯乙烯絕緣對絞鋁/塑復合膜分屏蔽和總屏蔽聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
IA-KX-VP3V | 聚氯乙烯絕緣對絞鋁/塑復合膜雙層分屏蔽和單層總屏蔽聚氯乙烯護套普通級K分度熱電偶用補償電纜（本安） |
KX-VP3V-3 | 聚氯乙烯絕緣對絞鋁/塑復合膜總屏蔽聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
KXS-VP3V-1 | 聚氯乙烯絕緣對絞鋁/塑復合膜分屏蔽聚氯乙烯護套精密級K分度熱電偶用補償電纜 |
KXS-VP3V-2 | 聚氯乙烯絕緣對絞鋁/塑復合膜分屏蔽和總屏蔽聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
IA-KXS-VP3V | 聚氯乙烯絕緣對絞鋁/塑復合膜雙層分屏蔽和單層總屏蔽聚氯乙烯護套精密級K分度熱電偶用補償電纜（本安用） |
KXS-VP3V-3 | 聚氯乙烯絕緣對絞鋁/塑復合膜總屏蔽聚氯乙烯護套精密級K分度熱電偶用補償電纜 |
KX-FF | 氟塑料絕緣對絞氟塑料護套普通級K分度熱電偶用補償電纜 |
KX-FP1F-1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套普通級K分度熱電偶用補償電纜 |
KX-FP1F-2 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套普通級K分度熱電偶用補償電纜 |
KX-FP1F-3 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套普通級K分度熱電偶用補償電纜 |
KXS-FF | 氟塑料絕緣對絞氟塑料護套精密級K分度熱電偶用補償電纜 |
KXS-FP1F-1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級K分度熱電偶用補償電纜 |
KXS-FP1F-2 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級K分度熱電偶用補償電纜 |
KXS-FP1F-3 | 氟塑料絕緣對絞鍍錫銅絲編織總民間工藝商氟塑料護套精密級K分度熱電偶用補償電纜 |
KX-FV | 氟塑料絕緣對絞聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
KX-FP1V-1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
KX-FP1V-2 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
KX-FP1V-3 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
KXS-FV | 氟塑料絕緣對絞聚氯乙烯護套精密級K分度熱電偶用補償電纜 |
KXS-FP1V-1 | 氟塑料絕緣對絞鍍錫銅編織分屏蔽聚氯乙烯護套精密級K分度熱電偶用補償電纜 |
KXS-FP1V-2 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽聚氯乙烯護套精密級K分度熱電偶用補償電纜 |
KXS-FP1V-3 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽聚氯乙烯護套精密級K分度熱電偶用補償電纜 |
注：1、其他型號補償電纜EX、SC、KC、NC、TX、JX，只需改寫型號****項，如EX-FF、EX-FV等。
2、高溫補償電纜系用氟塑料整體連續擠出工藝，具有很好的電性能和耐酸堿、油水性能。
